La différence entre une carte orthodromique et une carte gnomonique

Comprendre, choisir et utiliser les bonnes cartes en navigation maritime

Introduction

Dans le monde de la navigation maritime, la carte n’est pas qu’un simple support graphique : c’est un outil de décision, de sécurité et de performance. Qu’il s’agisse de plaisance hauturière, de navigation professionnelle, de course au large ou de formation nautique, la compréhension des différents types de cartes est essentielle.

Parmi les notions souvent jugées complexes — mais fondamentales — figurent la carte orthodromique et la carte gnomonique. Ces deux concepts sont étroitement liés aux trajets sur la sphère terrestre, et jouent un rôle clé dans le calcul des routes les plus courtes et les plus efficaces.

Cet article technique vous propose une analyse complète et pédagogique :

• Définitions claires

• Explications géométriques
• Exemples concrets en navigation maritime

• Usages pratiques à bord

• Comparaisons détaillées

• Conseils de choix de cartes et d’ouvrages

1. Comprendre la Terre comme une sphère : la base du raisonnement

Avant d’entrer dans le détail des cartes, il faut revenir à un principe fondamental :

🌍 La Terre est (presque) sphérique.

Cela signifie que :

• Le plus court chemin entre deux points n’est pas une ligne droite sur une carte plane

• Les calculs de route doivent tenir compte de la courbure terrestre


C’est précisément là qu’interviennent les notions d’orthodromie et de projection gnomonique.

2. Qu’est-ce qu’une orthodromie ?

2.1 Définition de l’orthodromie

Une orthodromie est le plus court chemin entre deux points sur une sphère.

Concrètement :

• Elle correspond à un arc de grand cercle

• Un grand cercle est un cercle dont le centre coïncide avec le centre de la Terre

• L’équateur et tous les méridiens sont des grands cercles


👉 Toute route orthodromique est donc géométriquement optimale en distance.

2.2 Orthodromie et navigation maritime

En navigation hauturière :

• Une route orthodromique permet de réduire la distance parcourue

• Elle est privilégiée sur les longues traversées océaniques

• Elle est utilisée en navigation aérienne et maritime professionnelle


Exemple

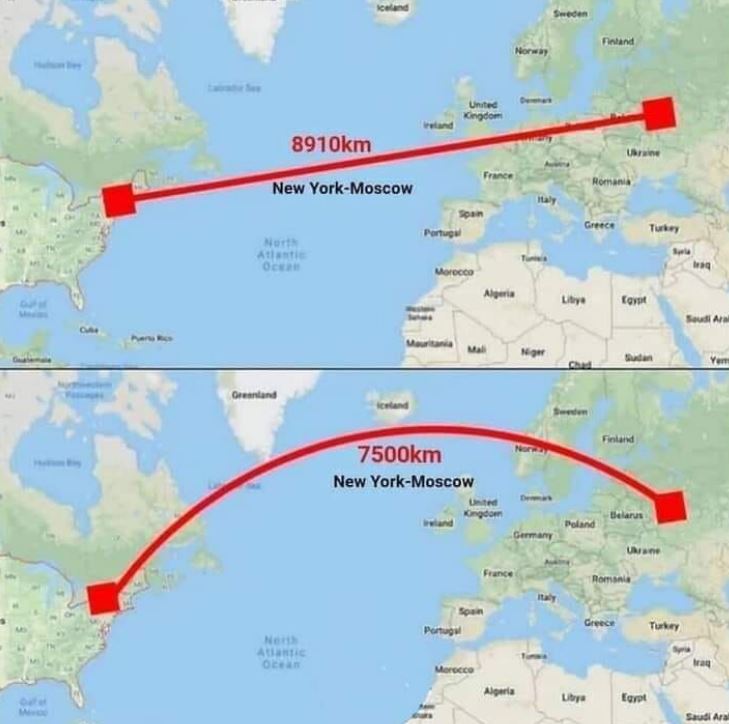

Une route Europe → Amérique du Nord suivra une courbe vers le nord, proche du Groenland, même si cela semble contre-intuitif sur une carte classique.

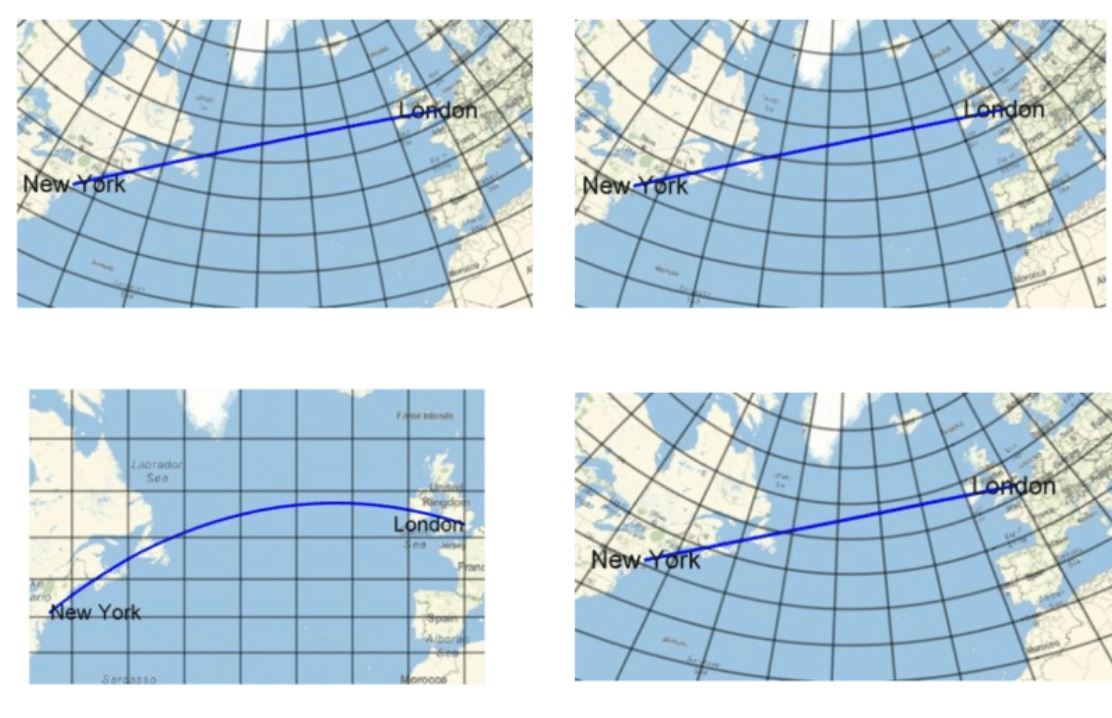

2.3 Apparence de l’orthodromie sur les cartes

• Sur un globe : courbe naturelle

• Sur une carte plane classique (Mercator) : courbe complexe

• Sur une carte gnomonique : droite parfaite


👉 L’orthodromie est un concept mathématique, pas une carte en soi.

3. Qu’est-ce qu’une carte gnomonique ?

3.1 Définition de la projection gnomonique

La carte gnomonique est une projection cartographique obtenue en projetant les points de la Terre depuis son centre vers un plan tangent.

Résultat :

• Les grands cercles deviennent des droites

• Les petites routes deviennent très déformées


3.2 Propriété essentielle

📐 Toute orthodromie apparaît comme une ligne droite sur une carte gnomonique

C’est la seule projection cartographique à posséder cette propriété.

👉 Elle est donc idéale pour tracer les routes orthodromiques.

3.3 Limites de la carte gnomonique

• Distorsion extrême loin du point central

• Impossible de représenter le globe entier

• Angles, distances et surfaces très déformés


La carte gnomonique est donc :

• ❌ inutilisable pour la navigation quotidienne

• ✅ indispensable pour le calcul initial de route


4. Différence fondamentale entre carte orthodromique et carte gnomonique

👉 Confusion fréquente :
La carte gnomonique ne crée pas l’orthodromie, elle la rend visible.

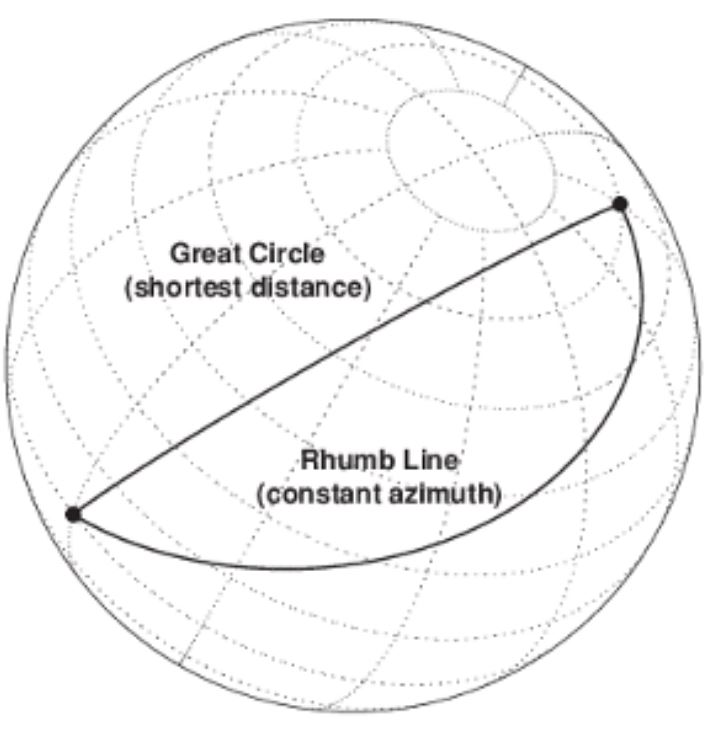

5. Orthodromie vs loxodromie : comparaison indispensable

5.1 La loxodromie

Une loxodromie est une route qui coupe tous les méridiens sous un angle constant.

• Elle est une droite sur une carte Mercator

• Elle est plus simple à suivre au compas

• Elle est plus longue que l’orthodromie sur grandes distances


5.2 Choisir entre orthodromie et loxodromie

6. Utilisation concrète à bord d’un navire

6.1 Méthode classique (papier)

1. Tracer la route sur carte gnomonique

2. Découper la route en segments

3. Reporter les segments sur une carte Mercator

4. Suivre chaque cap successivement


📚 Cette méthode est décrite en détail dans les manuels de navigation hauturière disponibles chez Nautic Way.

6.2 Méthode moderne (électronique)

• Les logiciels de navigation calculent automatiquement les orthodromies

• Les traceurs GPS affichent la route optimisée

• La compréhension théorique reste essentielle pour la sécurité


👉 Le support papier reste indispensable en cas de panne électronique.

7. Pourquoi maîtriser ces notions aujourd’hui ?

Même à l’ère du GPS :

• La formation nautique exige la compréhension des projections

• Les examens maritimes abordent ces notions

• La sécurité en mer repose sur la redondance des savoirs


8. Choisir ses cartes marines et ouvrages chez Nautic Way

8.1 Cartes marines recommandées

• Cartes Mercator océaniques

• Cartes de route grand large

• Atlas de navigation mondiale


👉 Idéales pour le report de routes orthodromiques.

8.2 Ouvrages techniques essentiels

• Manuels de navigation astronomique

• Traités de cartographie marine

• Livres de préparation aux traversées hauturières


📘 Ces ouvrages détaillent :

• Calculs orthodromiques

• Utilisation des projections

• Cas pratiques réels

8.3 Pourquoi acheter chez Nautic Way ?

• Sélection spécialisée maritime

• Ouvrages professionnels et pédagogiques

• Cartes marines papier de référence

• Expertise librairie nautique

Conclusion

La carte orthodromique et la carte gnomonique ne sont ni concurrentes ni interchangeables.
L’une décrit la réalité géométrique du plus court chemin, l’autre fournit le support cartographique indispensable pour le tracer.

Maîtriser ces notions, c’est :

• Naviguer plus efficacement

• Comprendre ses outils

• Gagner en sécurité

• Faire des choix éclairés de cartes et d’ouvrages


⚓ Chez Nautic Way, nous croyons qu’un bon marin est avant tout un marin qui comprend ses cartes.
