Comprendre les couleurs des fonds marins sur les cartes marines
La lecture d'une carte marine ne consiste pas uniquement à identifier un cap, un port ou un balisage. L'un des premiers éléments qu'un navigateur doit savoir interpréter est la représentation des profondeurs. Pour cela, les cartes marines utilisent un système de couleurs normalisé permettant de visualiser rapidement les zones sûres et celles nécessitant davantage de vigilance.
Que vous soyez plaisancier débutant, pêcheur, navigateur confirmé ou professionnel de la mer, comprendre les couleurs des fonds marins est indispensable pour préparer une navigation en sécurité et éviter les échouements.
Dans cet article, nous allons décrypter la signification des couleurs présentes sur les cartes marines papier et expliquer comment les utiliser efficacement lors de vos navigations.
Pourquoi les cartes marines utilisent-elles des couleurs ?
La mer est un environnement en perpétuel mouvement. Les profondeurs varient selon les marées, les reliefs sous-marins, les bancs de sable ou encore les zones rocheuses.
Pour faciliter la lecture rapide des informations bathymétriques, les organismes hydrographiques tels que le SHOM utilisent des couleurs spécifiques afin de distinguer les différentes plages de profondeur.
L'objectif est simple : permettre au navigateur d'identifier instantanément les secteurs potentiellement dangereux pour son embarcation.
Avant même de lire les chiffres de sondes ou les courbes bathymétriques, les couleurs donnent déjà une première indication du relief sous-marin.

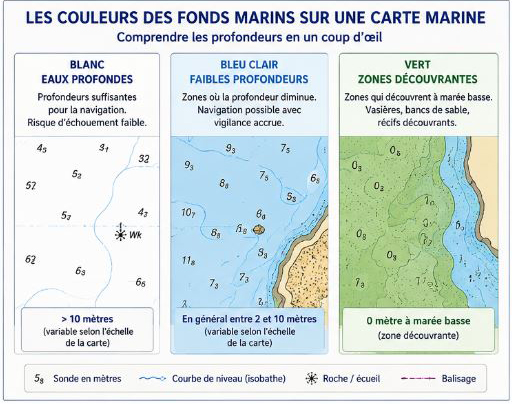

Les principales couleurs des fonds marins et leur signification
Le blanc : les eaux profondes
Sur la majorité des cartes marines modernes, les zones blanches correspondent aux eaux suffisamment profondes pour la navigation courante.
Cela ne signifie pas que le fond est très profond, mais simplement qu'il dépasse le seuil de sécurité défini pour la carte concernée.
Dans ces zones, le risque d'échouement est généralement faible, à condition bien sûr de tenir compte des sondes indiquées.
Les navigateurs hauturiers évoluent principalement dans ces secteurs.
Le bleu clair : les zones peu profondes
Le bleu clair attire immédiatement l'attention du navigateur.
Il indique des zones où la profondeur devient limitée et nécessite une surveillance accrue.
Selon l'échelle et le type de carte, cette couleur peut représenter des profondeurs inférieures à 10 mètres, parfois moins.
Ces secteurs sont fréquents :
- à proximité des côtes ;
- dans les chenaux secondaires ;
- autour des îles ;
- près des bancs de sable.
Pour les voiliers à fort tirant d'eau, ces zones doivent être analysées avec soin avant toute navigation.
Le bleu foncé : les très faibles profondeurs
Le bleu foncé est souvent utilisé pour signaler les secteurs particulièrement peu profonds.
Ces zones peuvent devenir critiques pour de nombreux navires, notamment :
- voiliers de croisière ;
- vedettes à moteur ;
- bateaux de pêche.
La présence de bleu foncé indique généralement qu'il convient de consulter immédiatement les sondes inscrites sur la carte et de prendre en compte la hauteur d'eau disponible en fonction de la marée.

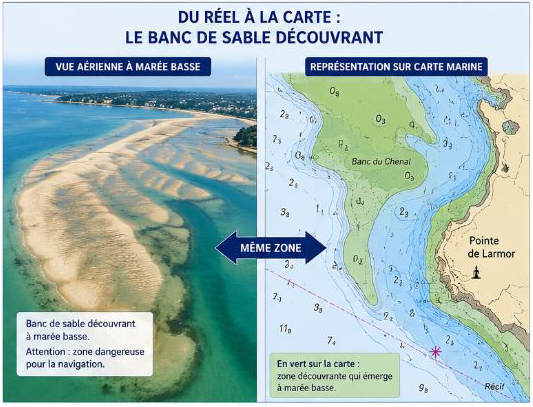

Le vert : les zones découvrantes
Les zones vertes correspondent généralement aux parties du littoral qui découvrent à marée basse.
On y trouve notamment :
- des vasières ;
- des bancs de sable ;
- des estrans rocheux ;
- des récifs découvrants.
Ces secteurs sont recouverts à marée haute mais peuvent émerger totalement ou partiellement lorsque la mer se retire.
Pour le navigateur, ces zones constituent des obstacles potentiels majeurs.
Le vert est donc une couleur d'alerte qui invite à la prudence.
Comment les couleurs sont-elles déterminées ?
Les couleurs ne sont pas choisies au hasard.
Elles sont établies à partir de données hydrographiques extrêmement précises recueillies par des navires spécialisés et des systèmes de mesure modernes.
Les services hydrographiques comme le Shom et l'Admiralty de l'UKHO définissent des seuils de profondeur correspondant à différentes teintes.
Ces seuils peuvent légèrement varier selon :
- l'échelle de la carte ;
- la zone géographique ;
- le type de navigation concerné.
Les couleurs constituent donc une aide visuelle, mais elles ne remplacent jamais la lecture détaillée des sondes et des courbes bathymétriques.
Pourquoi les couleurs sont essentielles à la sécurité de la navigation
En mer, une erreur d'interprétation peut rapidement conduire à un échouement.
La compréhension des couleurs permet notamment de :
- préparer une route sécurisée ;
- identifier les zones à risque ;
- anticiper les effets de la marée ;
- choisir un mouillage adapté ;
- vérifier l'accessibilité d'un port.
Lorsqu'un skipper prépare sa navigation sur une carte papier, les couleurs constituent souvent le premier filtre d'analyse avant l'étude détaillée des profondeurs.
Cette lecture globale permet de gagner du temps tout en réduisant les risques.

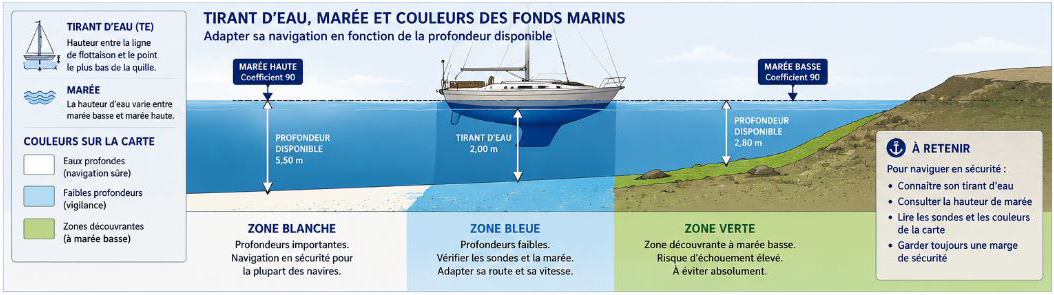

Interpréter les couleurs selon son tirant d'eau
Une même zone peut être parfaitement navigable pour un bateau et dangereuse pour un autre.
Tout dépend du tirant d'eau.
Par exemple :
- un semi-rigide avec 0,40 m de tirant d'eau pourra évoluer dans des zones très peu profondes ;
- un voilier de croisière avec 2 mètres de tirant d'eau devra rester beaucoup plus prudent ;
- certains voiliers de voyage dépassent 2,50 mètres de tirant d'eau ;
- Un navire de commerce pourra dépasser les 6 mètres.
C'est pourquoi les couleurs doivent toujours être analysées en tenant compte :
- du tirant d'eau du bateau ;
- de la hauteur de marée ;
- des marges de sécurité souhaitées.
Cartes papier et cartographie numérique : les mêmes codes couleurs ?
Oui, dans leur grande majorité, les logiciels de navigation modernes reprennent les conventions graphiques utilisées sur les cartes papier.
On retrouve ainsi :
- les zones blanches pour les profondeurs suffisantes ;
- les différentes nuances de bleu pour les faibles profondeurs ;
- le vert pour les zones découvrantes.
Cependant, la carte papier présente un avantage majeur : elle offre une vision globale immédiate de la zone de navigation.
Cette lecture d'ensemble est souvent plus efficace pour préparer une route ou comprendre rapidement la géographie d'un secteur côtier.
C'est pourquoi les cartes papier restent largement utilisées dans les écoles de navigation, les centres de formation maritime et par de nombreux navigateurs expérimentés.
Les erreurs fréquentes des débutants
Parmi les erreurs les plus courantes :
Se fier uniquement aux couleurs
Les couleurs donnent une indication générale mais ne remplacent jamais les chiffres de profondeur.
Oublier l'effet de la marée
Une zone navigable à marée haute peut devenir impraticable quelques heures plus tard.
Négliger les courbes bathymétriques
Les lignes de sonde permettent de comprendre les variations rapides de profondeur.
Ignorer le tirant d'eau réel du bateau
Les marges de sécurité doivent toujours être suffisantes.
Pourquoi apprendre à lire les couleurs d'une carte marine papier reste indispensable
Même à l'ère du GPS et des traceurs électroniques, la maîtrise de la lecture d'une carte marine papier demeure une compétence fondamentale.
Une panne électrique, un écran défectueux ou une erreur de paramétrage peuvent rendre les aides électroniques indisponibles.
La carte papier reste alors la référence la plus fiable pour :
- préparer une navigation ;
- vérifier une position ;
- comprendre l'environnement côtier ;
- assurer la sécurité du bord.
Cette compétence fait partie des bases enseignées dans les formations nautiques et maritimes.
Choisir une carte marine adaptée à sa navigation
Toutes les cartes marines ne répondent pas aux mêmes besoins.
Selon votre programme de navigation, il peut être nécessaire de choisir :
- une carte côtière détaillée ;
- une carte de pêche : carte sédimentologique avec la nature des fonds
- une carte portuaire ;
- une carte hauturière.
La qualité de la lecture des fonds marins dépend également de l'échelle de la carte.
Pour préparer efficacement vos navigations, il est recommandé d'utiliser des cartes marines officielles et régulièrement mises à jour.
La Librairie Maritime Nautic Way propose un large choix de cartes marines papier SHOM, Admiralty, NOAA et autres références internationales adaptées à la plaisance, à la pêche et à la navigation professionnelle.
Conclusion
Les couleurs des fonds marins constituent un langage universel de la cartographie nautique. Elles permettent au navigateur de visualiser rapidement les profondeurs, d'identifier les zones dangereuses et de préparer une route sécurisée.
Toutefois, ces couleurs ne doivent jamais être utilisées seules. Elles doivent être associées à la lecture des sondes, des courbes bathymétriques et aux calculs de marée pour garantir une navigation sûre.
Maîtriser leur interprétation est l'une des compétences fondamentales de tout marin, qu'il navigue occasionnellement ou professionnellement.
Pour approfondir votre apprentissage et naviguer avec des documents fiables et à jour, consultez la sélection de cartes marines papier disponibles sur le site de Nautic Way.
FAQ SEO
Que signifient les couleurs bleues sur une carte marine ?
Les différentes nuances de bleu indiquent généralement les zones de faible profondeur. Plus la teinte est marquée, plus la vigilance est nécessaire.
Pourquoi certaines zones sont-elles vertes sur une carte marine ?
Le vert représente les zones découvrantes qui émergent à marée basse, comme les vasières ou certains bancs de sable.
Les couleurs sont-elles identiques sur toutes les cartes marines ?
Les conventions sont largement harmonisées au niveau international, même si certains seuils peuvent varier selon les éditeurs et les échelles.
Peut-on naviguer dans une zone bleue ?
Oui, si la profondeur disponible reste suffisante pour le tirant d'eau du bateau et les conditions de marée.
Les cartes numériques utilisent-elles les mêmes couleurs ?
La plupart des logiciels et traceurs reprennent les conventions des cartes papier officielles.
Pourquoi faut-il aussi lire les sondes ?
Les couleurs donnent une indication générale, tandis que les sondes fournissent la profondeur exacte.
Une carte marine papier est-elle encore utile avec un GPS ?
Oui. Elle reste un support essentiel pour la préparation de navigation, la sécurité et la compréhension globale de la zone naviguée.
